項目簡介

　　西部某山地測區（如圖1），面積約2平方公里，南北高差達700米；測區內僅有一條寬約3米的沙石路，道路一側為山坡，另一側為懸崖；其中一段直線路徑，距離不到600米而高差卻超過了500米。此外，測區內灌木叢生、喬木林立，用傳統常規方法很難在短期內完成測繪作業，且成果精度難以保證。

　　海達數云技術人員利用HiScan-STM移動測量系統車載模式對該山地測區開展了測繪工作，從進場數據采集到繪制成圖共歷時3.5個工作日，平面精度達到了10厘米，高程精度達到了25厘米，符合項目要求。

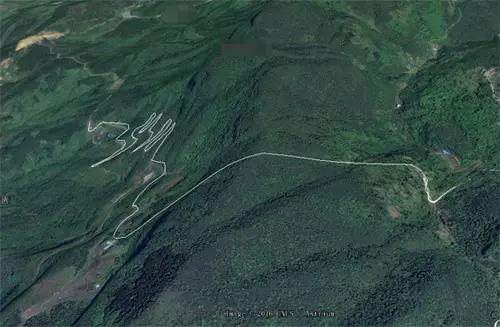

　　圖1：測區范圍截圖

設備一覽

　　HiScan-STM移動測量系統是海達數云自主研制的基于三維激光掃描系統（可基于已有地面掃描儀升級），與高清全景相機、定位定姿系統（POS）、集成控制系統、數據處理與應用系統集成的一體化三維激光移動測量系統，具備車載移動、船載移動（可與多波束測深儀協同工作）、地面單站測量的作業模式。

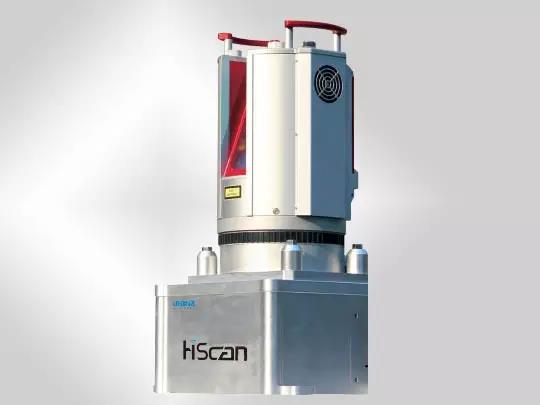

　　圖2 HiScan-STM移動測量系統

　　為用戶提供多種選擇的作業方案、提供多樣性的作業流程，廣泛應用于三維數字城市、地籍測量、城市街景、城管部件普查、交通基礎設施測量、礦山三維測量、航道堤岸測量、海島礁岸線三維測量等領域。

測量現場

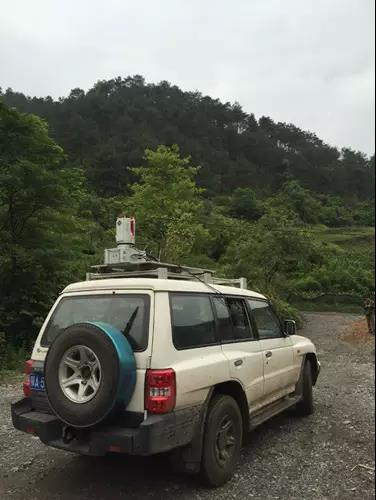

　　圖3：HiScan-STM移動測量系統

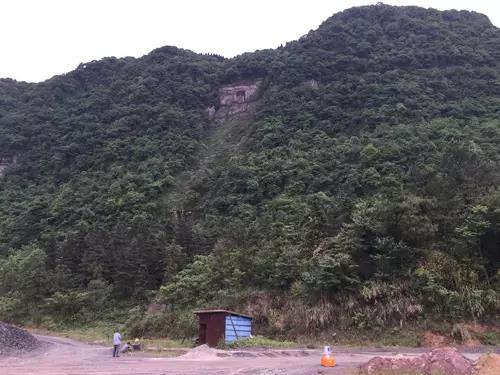

　　圖4：測區狀況

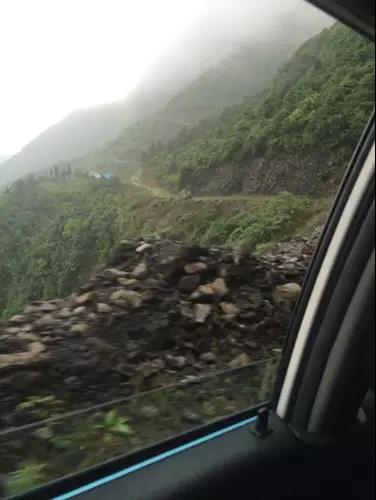

　　圖5：山區內道路旁的懸崖

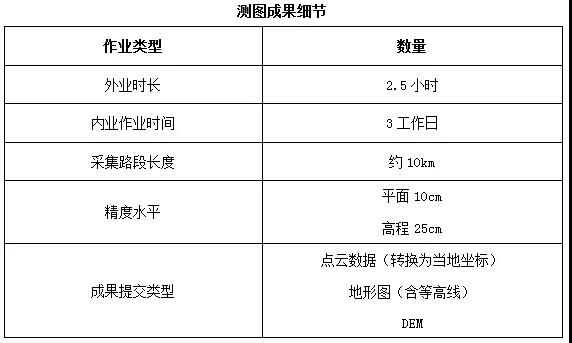

測圖成果

　　圖6：地形圖成果（整體）

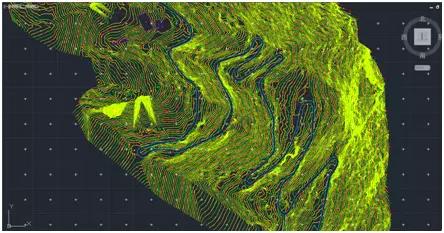

　　圖7：地形圖成果（局部）

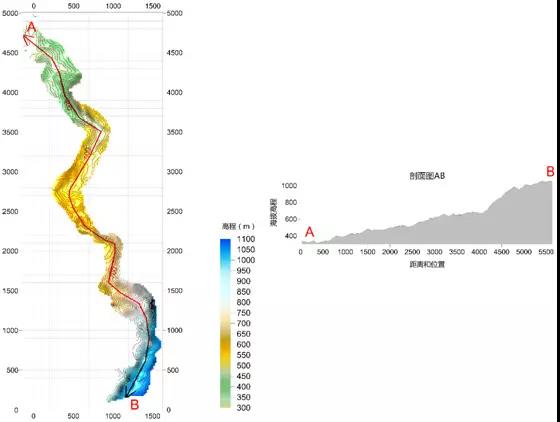

　　圖8：平面高程影像圖帶剖面

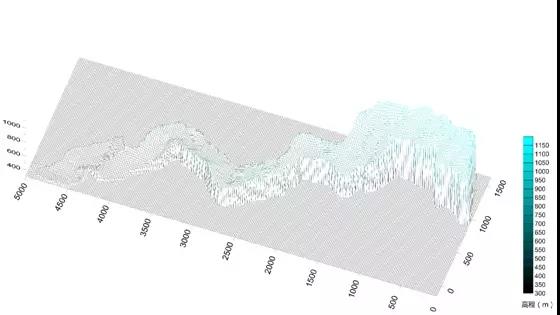

　　圖9：3D線框圖

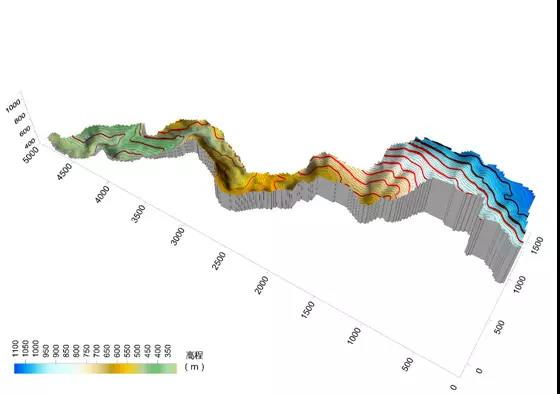

　　圖10：3D表面圖

小結

　　面對客觀世界對象的紛繁復雜，相比傳統測繪數據采集效率低，難以準確表達客觀對象的真實情況，作為“實景復制技術”的三維激光掃描能夠實時獲取數據的特點在空間信息科學領域顯得尤為重要。海達數云HiScan-STM移動測量系統車載模式，能夠在快速移動過程中采集道路及兩旁的三維激光點云，通過內業數據處理軟件，實現真實客觀世界的“實景復制”，并通過點云快速提取空間地理信息要素，從而可廣泛應用于道路改擴建工程勘測、公路帶狀地形圖測繪、道路資產普查建庫、河堤邊坡地形圖測繪、道路DEM更新等。
